Wasserdurchflusssensor-Magnet
Der Wasserdurchflusssensor ist eine Art Wasserdurchflussinduktionsinstrument, das Impuls-, Strom- oder Spannungssignale durch Induktion an den Wasserdurchfluss ausgibt.
Einige Einführung des Wasserdurchflusssensormagneten
Der Wasserdurchflusssensor ist eine Art Wasserdurchflussinduktionsinstrument, das Impuls-, Strom- oder Spannungssignale durch Induktion an den Wasserdurchfluss ausgibt. Die Ausgabe des Signals hat einen gewissen linear proportionalen Verlauf zum Wasserdurchfluss, somit kann die Steuerung der Wassersteuerung und Durchflussberechnung abhängig von der entsprechenden Umrechnungsformel und Vergleichskurve erfolgen. Tatsächlich ist der Magnet des Wasserdurchflusssensors als Kernkomponente des Wasserdurchflusssensors seit langem eine typische Anwendung des spritzgegossenen Neodym-Magneten oder des spritzgegossenen Ferrit-Magneten.
Grundprinzip des Wasserdurchflusssensors

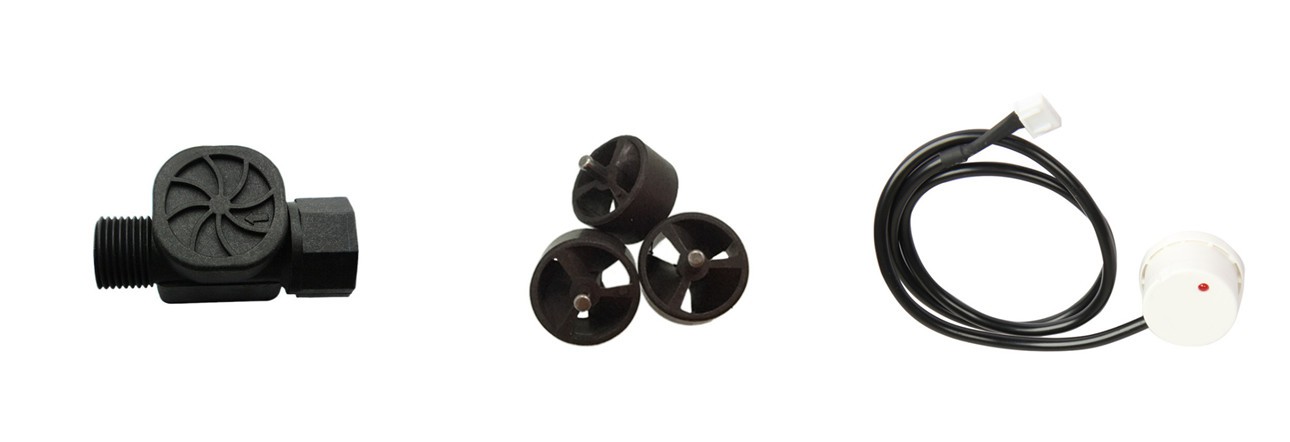

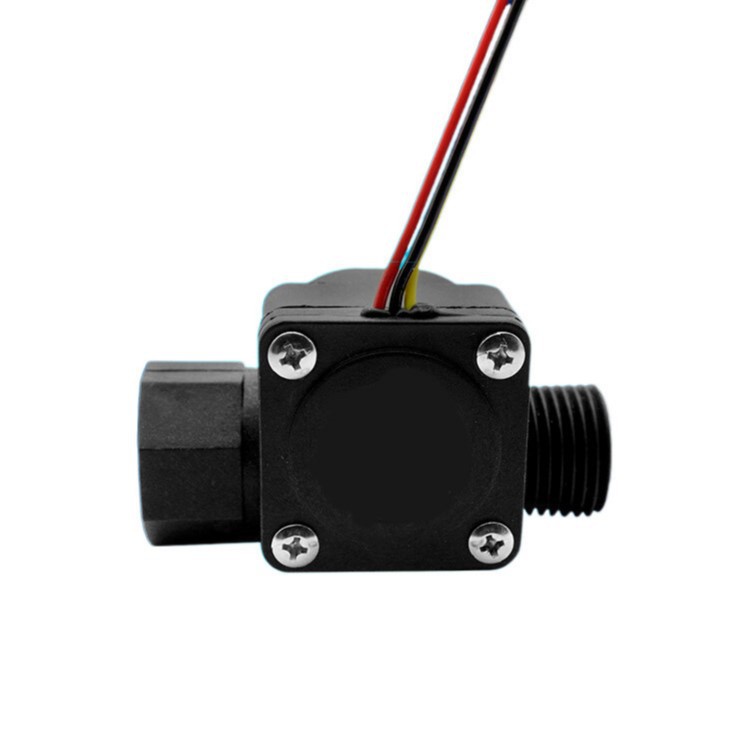

Der Wasserdurchflusssensor besteht hauptsächlich aus einem Kupferventilkörper, einer Wasserdurchflussrotorbaugruppe, einem Steady-Flow-System und einer Hall-Komponente. Der Wasserdurchflusssensor ist normalerweise am Einlass der Heizung montiert, um den Zufluss zu messen, und die magnetische Rotorbaugruppe dreht sich, wenn Wasser durch sie fließt. Ausgabe der Hall-Komponente und Rückmeldung des entsprechenden Impulssignals an den Controller, dann passt der Controller den Strom des Proportionalventils und damit den Gasverbrauch entsprechend der Durchflussrate an.
Vergleich zwischen Differenzdruck-Wasser-Luftverbindungsventil und Wasserdurchflusssensor
Differenzdruck-Wassergas-Verbindungsventil ist mechanisch, mit komplexer Struktur und großem Volumen, aber der Steuerkreis ist einfach; Der Wasserdurchflusssensor ist elektrisch, mit relativ einfacher Struktur und kleinem Volumen, aber die Steuerschaltung ist komplex.
Noch wichtiger ist, dass Ersteres einen hohen Anfangswasserdruck und einen großen Widerstand des Wasserstraßensystems hat, sodass es nicht für die Verwendung in -Hochleistungs-Warmwasserbereitern über 10 l/min geeignet ist; Letzteres hat einen niedrigen Anfangswasserdruck und einen geringen Widerstand des Wasserstraßensystems. Es wurde häufig in Warmwasserbereitern mit großer Kapazität über 10 l / min verwendet.

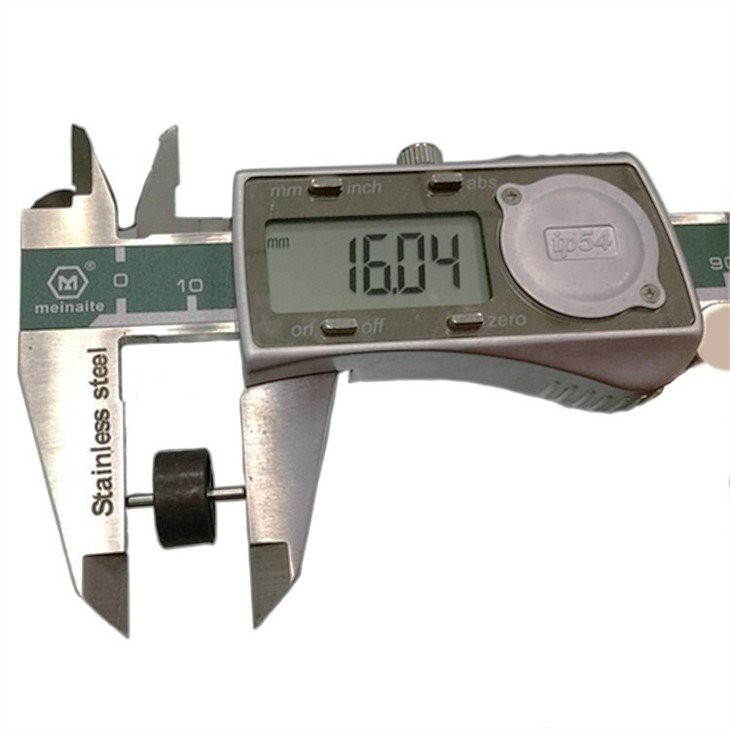

Über den Magneten des Wasserdurchflusssensors

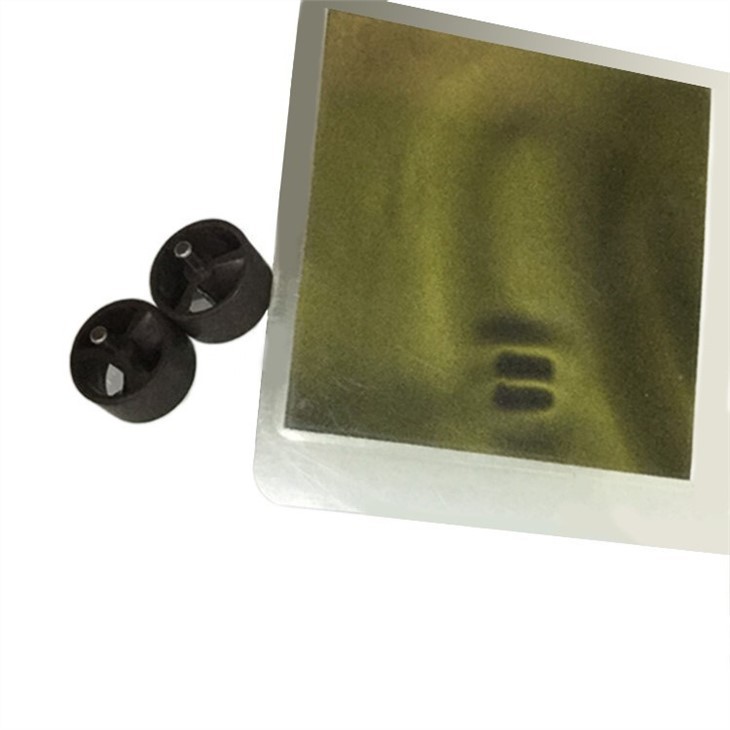

Die Rotorbaugruppe für den Wasserdurchfluss besteht hauptsächlich aus dem Turbinenschaltergehäuse, dem Magnetrotor und dem Bremsring. Der Magnet des Wasserdurchflusssensors ist im Wesentlichen ein Hall-Effekt-Sensormagnet. Die Hall-Komponente wird leiten, wenn unterschiedliche Magnetpole darauf gerichtet sind, und dann einmal weggeschnitten.
